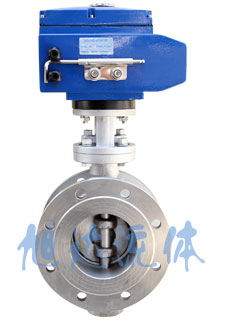

      电动硬密封法兰蝶阀

      电动硬密封法兰蝶阀 电动硬密封法兰蝶阀

      概述:

          D943H电动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时 不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。

       技术参数和性能

      电动执行机构技术参数 阀   体   参   数
      电源 AC110、220、380V/DC24、220V 公称通径 DN50~400mm
      输出力矩 50N·M~2000N·M 公称压力 PN1.6、2.5MPa
      任选功能 开关型、触点型、开度信号、智能型 阀轴材质 碳素钢、304/316/316L不锈钢
      动作范围 0~90°±5° 阀体材质 碳素钢、合金钢、不锈钢
      动作时间 15秒/30秒/60秒 阀板材质 碳素钢、合金钢、不锈钢
      环境温度 -30°~60° 阀座密封 不锈钢
      手动操作 附带手柄操作 结构形式 三维偏心
      限   位 电气、机械二重限位 温度 ≤425℃
      防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、空气、天然气、油品及弱腐蚀性流体
      输入信号 0-10,1-5VDC/4-20mA(智能型) 特点 零泄漏、使用寿命长、便于安装、耐高温高压
      外形尺寸
      公称通径DN A B C D E 额定功率 额定电流
      压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
      50 155 353 82.5 104 108 15W 0.2A
      65 208 362 92.5 115 112 25W 0.5A
      80 208 368 100 115 114 25W 0.5A
      100 208 392 110 115 127 25W 0.5A
      125 256 407 125 127 140 50W 0.8A
      150 256 446 142.5 127 140 50W 0.8A
      200 256 489 170 127 152 90W 1.0A
      250 288 514 197.5 164 250 120W 1.2A
      300 288 568 222.5 164 270 120W 1.2A
      350 288 629 252.5 164 290 150W 1.2A
      400 288 662 282.5 164 310 150W 1.2A
      订货说明

      1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

      2、介质类型、温度、压力

      3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

      4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
