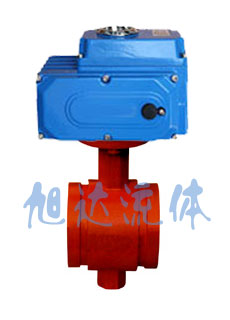

      电动沟槽碟阀

      电动沟槽碟阀 电动蝶阀

      概述:

          D981X电动沟槽碟阀是采用国外先进技术及本公司多次改进设计。以碳钢为主要材质,阀体采用厚壁无缝管焊接而成,阀板为球墨铸铁,质量可靠,比铸铁更为坚固耐用,外观更加美观,而且价格更优,又具备与管件连接所希求的快捷性,可广泛应用于给排水、消防、石油、化工、医药、钢铁等管路上作为截断或调节之用。

       技术参数和性能

      电动执行机构技术参数 阀   体   参   数
      电源 AC110、220、380V/DC24、220V 公称通径 DN50~400mm
      输出力矩 50N·M~2000N·M 公称压力 PN1.0、1.6MPa
      任选功能 开关型、触点型、开度信号、智能型 阀轴材质 铜 碳钢 不锈钢
      动作范围 0~90°±5° 阀体材质 铸铁、球墨铸铁 铜 碳钢 不锈钢
      动作时间 15秒/30秒/60秒 阀板材质 球墨铸铁 QT450 球铁、碳钢、喷涂或不锈钢 铬不锈钢、铜
      环境温度 -30°~60° 阀座密封 橡胶 乙腈橡胶 乙丙橡胶 氟橡胶 聚四氟塑料
      手动操作 附带手柄操作 结构形式 中线型、无销型
      限   位 电气、机械二重限位 温度 -50℃~250℃
      防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、水蒸汽、油品、空气 水、水蒸汽 水、水蒸汽、油品、空气 硝酸类
      输入信号 0-10,1-5VDC/4-20mA(智能型) 特点 耐腐蚀、维修方便、流量大、流阻小

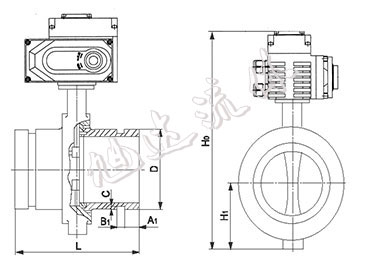

      外形尺寸
      公称通径DN A1 B1 C D H1 额定功率 额定电流
      压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6
      50 14.5 9.5 2.2 57/60 60 15W 0.2A
      65 14.5 9.5 2.2 78 46 15W 0.2A
      80 14.5 9.5 2.2 89 46 25W 0.5A
      100 16 9.5 2.2 108/114 52 25W 0.5A
      125 16 9.5 2.2 133/140 56 25W 0.5A
      150 16 9.5 2.2 159/165/168 56 50W 0.8A
      200 19 13 2.5 219 60 90W 1.0A
      250 19 13 2.5 273 68 120W 1.2A
      300 19 13 3.3 325 78 120W 1.2A
      350 25 13 3.3 377 78 150W 1.2A
      400 25 13 5.5 426 102 150W 1.2A
      订货说明

      1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

      2、介质类型:温度、压力、种类、浓度

      3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

      4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
