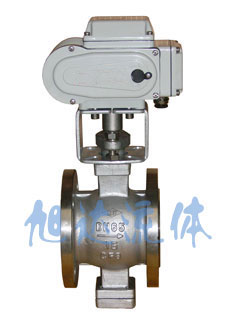

      电动V型球阀

      电动V型球阀 电动V型球阀

      概述:

           QV941F电动V形球阀阀体采用特殊形状的固定式V型截口球体和可调金属阀座结构,当阀关闭时,V形切口与阀座形成楔切作用,可防止球体和阀座之间因污物产生的卡死现象,具有自清洁功能,特别适用于含纤维料浆,污水和粘性颗粒的介质。电动V型 调节球阀可实现连续调节,并且流阻小,调节范围广,是一种用途广泛,高性能的调节阀。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

      技术参数和性能

      电动执行机构技术参数 阀   体   参   数
      电源 AC110、220、380V/DC24、220V 公称通径 DN15~200mm
      输出力矩 50N·M~2000N·M 公称压力 PN1.6、2.5MPa
      任选功能 开关型、触点型、开度信号、智能型 阀轴材质 不锈钢
      动作范围 0~90°±5° 阀体材质 碳钢、304/316/316L不锈钢
      动作时间 15秒/30秒/60秒 球体材质 碳钢、304/316/316L不锈钢
      环境温度 -30°~60° 阀座密封 F4、金属密封
      手动操作 附带手柄操作 温   度 F4≤180℃、金属密封≤425℃
      限   位 电气、机械二重限位 适用介质 纸浆、矿浆、煤浆、水、石油、粘性流体等
      防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
      输入信号 0-10,1-5VDC/4-20mA(智能型) 特   点 自清洁功能、防卡死、阻力小、动作稳定
      外形尺寸 (F4)
      公称通径DN L L1 H D H1 额定功率 额定电流
      压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
      15 62 155 390 54 75 15W 0.2A
      20 62 155 390 54 75 15W 0.2A
      25 62 155 390 54 75 15W 0.2A
      32 62 155 400 78 75 15W 0.2A
      40 62 208 405 82 75 25W 0.5A
      50 75 208 430 100 96 25W 0.5A
      65 80 208 460 120 115 25W 0.5A
      80 100 256 520 131 125 50W 0.8A
      100 115 256 530 158 125 90W 1.0A
      125 130 256 570 180 155 90W 1.0A
      150 160 288 600 216 165 120W 1.2A
      200 200 288 680 260 195 150W 1.2A
      订货说明

      1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

      2、介质类型、温度、压力

      3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

      4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
