气动UPVC蝶阀UD671X
概述：
UD671X气动UPVC蝶阀具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点，被应用于多个领域。如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
技术参数和性能
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN50～300mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
UPVC、CPVC、PP |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
UPVC、CPVC、PP、PTFE |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、FPM |
|
动作范围 |
0～90°±5° |
结构形式 |
A型 |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
EPDM≤80℃、NBR≤68℃、FPM≤80℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、PVC兼容的食品工业化学溶剂 |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
重量轻、耐腐蚀、卫生无毒、流阻小 |

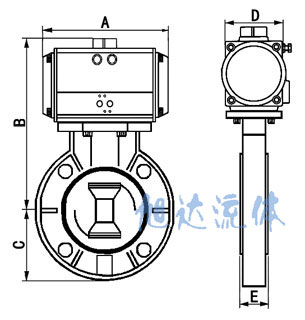

外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
仅供参考 |
|
50 |
140 |
194 |
80 |
59 |
43 |
ATD-50 |
|
65 |
158 |
220 |
86 |
75 |
47.5 |
ATD-63 |
|
80 |
158 |
225 |
97 |
75 |
47.5 |
ATD-63 |
|
100 |
210 |
267 |
112 |
85 |
57.2 |
ATD-75 |
|
125 |
248 |
310 |
125 |
98 |
66 |
ATD-88 |
|
150 |
248 |
323 |
140 |
98 |
74 |
ATD-88 |
|
200 |
268 |
350 |
184 |
110 |
87.5 |
ATD-100 |
|
250 |
268 |
379 |
220 |
110 |
110 |
ATD-100 |
|
300 |
315 |
464 |
256 |
127 |
129 |
ATD-125 |
