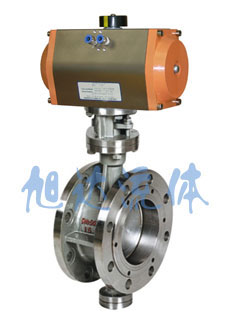

气动硬密封法兰蝶阀
概述: D643H气动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时
不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。
技术参数和性能
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN50~400mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.6、2.5MPa |
输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
单作用:7N·M~2668N·M |
阀体材质 |
碳素钢、合金钢、不锈钢 |
工作温度 |
常温型:-20℃~80℃(丁腈橡胶O型圈) |
阀板材质 |
碳素钢、合金钢、不锈钢 |
高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
不锈钢 |
动作范围 |
0~90°±5° |
结构形式 |
三维偏心 |
接口螺纹 |
GTD40~GTD83/ATD50~ATD88 G1/8″ |
温度 |
≤425℃ |
GTD110~GTD350/ATD100~200 G1/4″ |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |

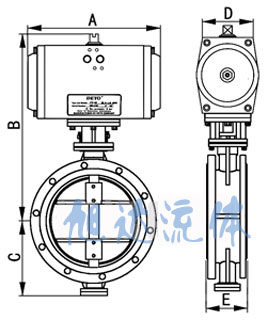

外形尺寸
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
仅供参考 |
50 |
140 |
353 |
112 |
60 |
108 |
GTD-63 |
65 |
186 |
362 |
115 |
65 |
112 |
GTD-83 |
80 |
186 |
368 |
120 |
65 |
114 |
GTD-83 |
100 |
254 |
392 |
138 |
90 |
127 |
GTD-110 |
125 |
296 |
407 |
165 |
103 |
140 |
GTD-127 |
150 |
296 |
446 |
175 |
103 |
140 |
GTD-127 |
200 |
384 |
489 |
208 |
118 |
152 |
GTD-160 |
250 |
501 |
514 |
243 |
128 |
250 |
GTD-190 |
300 |
533 |
568 |
283 |
135 |
270 |
GTD-210 |
350 |
589 |
629 |
310 |
159 |
290 |
GTD-255 |
400 |
638 |
662 |
340 |
196 |
310 |
GTD-300 |
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
