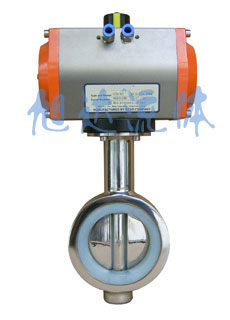

      气动卫生级蝶阀

      气动卫生级蝶阀 气动食品级蝶阀

      概述:

          D671XD气动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的 污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药 、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

      技术参数和性能

      GTD/ATD气动执行机构技术参数 阀   体   参   数
      类   型 双作用活塞式、弹簧复位式 公称通径 DN20~200mm
      气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.0、1.6MPa
      输出力矩 双作用:4N·M~10560N·M 阀轴材质 304/316/316L不锈钢
      单作用:7N·M~2668N·M 阀体材质 304/316/316L不锈钢
      工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 阀板材质 304/316/316L不锈钢
      高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 硅胶、PTFE
      动作范围 0~90°±5° 结构形式 中线型 、快装型、螺纹型、焊接型
      接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 温度 硅胶、PTFE≤150℃
      GTD110~GTD350/ATD100~200   G1/4″ 适用介质 食品、药品、酒类,乳类、饮料
      阀位信号 定位器:4~20mA/回信器:全开全关信号 特点 重量轻、操作力矩小、拆装方便、耐老化
      外形尺寸(对夹式,其他类型请来电索取)
      公称通径DN A B C D E 执行器型号
      压力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 (仅供参考)
      40 185 282 63 104 32 GTD-50
      50 185 286 63 104 43 GTD-50
      65 185 295 70 104 46 GTD-63
      80 185 300 89 104 46 GTD-63
      100 215 350 106 115 52 GTD-83
      125 265 392 120 115 56 GTD-83
      150 265 430 132 115 56 GTD-110
      200 300 443 164 127 60 GTD-127
      订货说明

      1、气动执行器类型:双作用、单作用

      2、介质类型、温度、压力

      3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
