      气动三通法兰球阀Q644F

      气动三通法兰球阀气动三通球阀

      概述:
          Q644/5F气动三通球阀可为L形和T形,L形(Q644F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q645F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
      技术参数和性能
      GTD/ATD气动执行机构技术参数
      阀   体   参   数
      类   型
      双作用活塞式、弹簧复位式
      公称通径
      DN15~200mm
      气源压力
      双作用:2-8bar/单作用:4-8bar
      公称压力
      PN1.6、2.5、4.0、6.4MPa
      输出力矩
      双作用:4N·M~10560N·M
      阀轴材质
      不锈钢
      单作用:7N·M~2668N·M
      阀体材质
      球墨铸铁、碳钢、304/316/316L不锈钢
      工作温度
      常温型:-20℃~80℃(丁腈橡胶O型圈)
      球体材质
      304/316/316L不锈钢
      高温型:-20℃~160℃(氟橡胶O型圈)
      阀座密封
      PTFE、PPL、金属密封
      动作范围
      0~90°±5°
      温   度
      PTFE≤180℃、PPL≤350℃、金属密封≤450℃
      接口螺纹
      GTD40~GTD83/ATD50~ATD88    G1/8″
      适用介质
      水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
      GTD110~GTD350/ATD100~200   G1/4″
      阀位信号
      定位器:4~20mA/回信器:全开全关信号
      特   点
      连线简单、流向切换、阻力小、动作稳定

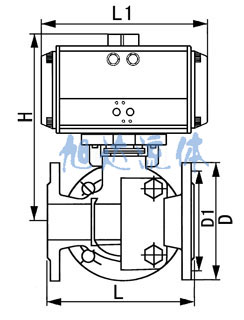

      外形尺寸
      公称通径DN
      L
      L1
      H
      D
      D1
      执行器型号
      压力
      1.6/2.5
      1.6/2.5
      1.6/2.5
      1.6/2.5
      1.6/2.5
      仅供参考
      15
      150
      140
      182
      95
      65
      ATD-50
      20
      160
      140
      186
      105
      75
      ATD-50
      25
      180
      158
      208
      115
      86
      ATD-63
      32
      200
      158
      212
      136
      100
      ATD-63
      40
      220
      210
      269
      146
      110
      ATD-75
      50
      240
      248
      295
      160
      125
      ATD-88
      65
      260
      248
      306
      180
      145
      ATD-88
      80
      280
      268
      329
      195
      160
      ATD-100
      100
      320
      345
      384
      215/230
      180/190
      ATD-125
      125
      380
      410
      420
      245/270
      210/220
      ATD-145
      150
      440
      438
      440
      280/300
      240/250
      ATD-160
      200
      550
      487
      506
      335/360
      295/310
      ATD-190
