      气动UPVC球阀UQ621F

      气动UPVC球阀气动塑料球阀

      概述:
         UQ621F气动UPVC球阀采用双由令承插连接,不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
      技术参数和性能
      GTD/ATD气动执行机构技术参数
      阀   体   参   数
      类   型
      双作用活塞式、弹簧复位式
      公称通径
      DN15~100mm
      气源压力
      双作用:2-8bar/单作用:4-8bar
      公称压力
      PN1.0MPa
      输出力矩
      双作用:4N·M~10560N·M
      阀轴材质
      UPVC、CPVC、PP、PVDF、ABS
      单作用:7N·M~2668N·M
      阀体材质
      UPVC、CPVC、PP、PVDF、ABS
      工作温度
      常温型:-20℃~80℃(丁腈橡胶O型圈)
      球体材质
      UPVC、CPVC、PP、PVDF、ABS
      高温型:-20℃~160℃(氟橡胶O型圈)
      阀座密封
      PTFE
      动作范围
      0~90°±5°
      温   度
      0℃~+60℃
      接口螺纹
      GTD40~GTD83/ATD50~ATD88    G1/8″
      适用介质
      双油令、法兰
      GTD110~GTD350/ATD100~200   G1/4″

      食品工业、石化和与PVC相匹配的各种流体
      阀位信号
      定位器:4~20mA/回信器:全开全关信号
      特   点
      结构紧凑、体积小、重量轻、安装方便

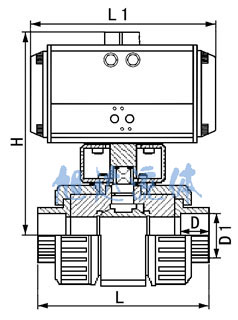

      外形尺寸
      公称通径DN
      15
      20
      25
      32
      40
      50
      65
      80
      100
      CNS
      D1
      22.4
      26.4
      34.5
      42.5
      48.6
      60.6
      76.7
      89.7
      115
      D
      31
      37
      44
      54
      65
      79
      92
      108
      146
      ANSI
      D1
      21.54
      26.87
      33.65
      42.42
      48.56
      60.63
      73.38
      89.31
      114.76
      D
      31
      37
      44
      54
      65
      79
      92
      108
      146
      DIN
      D1
      20.3
      25.3
      32.3
      40.3
      50.3
      63.3
      75.3
      90.3
      110.4
      D
      31
      37
      44
      54
      65
      79
      92
      108
      146
      JIS
      D1
      22.3
      26.3
      32.33
      38.43
      48.46
      60.56
      76.6
      89.6
      114.7
      D
      31
      37
      44
      54
      65
      79
      92
      108
      146
      L
      112
      132
      144
      167
      172
      206
      273
      303
      333
      L1
      104
      130
      130
      140
      140
      186
      186
      254
      254
      H
      151
      158
      162
      198
      198
      225
      278
      307
      362
      重    量
      1.2KG
      1.4KG
      1.6KG
      2.4KG
      2.7KG
      5.1KG
      5.6KG
      11.4KG
      13.6KG
      执行器型号
      GTD-40
      GTD-52
      GTD-52
      GTD-63
      GTD-63
      GTD-83
      GTD-83
      GTD-110
      GTD-110
