气动V型球阀



概述：

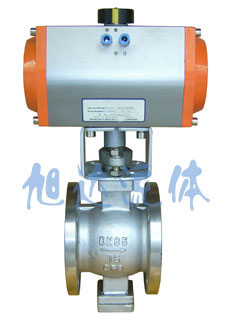

    QV641F气动V形球阀阀体采用特殊形状的固定式V型截口球体和可调金属阀座结构，当阀关闭时，V形切口与阀座形成楔切作用，可防止球体和阀座之间因污物产生的卡死现象，具有自清洁功能，特别适用于含纤维料浆，污水和粘性颗粒的介质。气动V型 调节球阀可实现连续调节，并且流阻小，调节范围广，是一种用途广泛，高性能的调节阀。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

技术参数和性能

GTD/ATD气动执行机构技术参数		阀   体   参   数
类   型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	碳钢、304/316/316L不锈钢
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	F4、金属密封
动作范围	0～90°±5°	温   度	F4≤180℃、金属密封≤425℃
接口螺纹	GTD40～GTD83/ATD50～ATD88    G1/8″	适用介质	纸浆、矿浆、煤浆、水、石油、粘性流体等
	GTD110～GTD350/ATD100～200   G1/4″
阀位信号	定位器：4～20mA/回信器：全开全关信号	特   点	自清洁功能、防卡死、阻力小、动作稳定

外形尺寸（F4）

公称通径DN	L	L1	H	D	H1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	62	130	293	54	75	GTD-52
20	62	140	307	54	75	GTD-63
25	62	140	307	54	75	GTD-63
32	62	170	330	78	75	GTD-75
40	62	170	335	82	75	GTD-75
50	75	186	370	100	96	GTD-83
65	80	230	425	120	115	GTD-100
80	100	254	460	131	125	GTD-110
100	115	296	500	158	125	GTD-127
125	130	384	603	180	155	GTD-160
150	160	501	655	216	165	GTD-190
200	200	533	760	260	195	GTD-210

订货说明

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
