      气动卫生级球阀

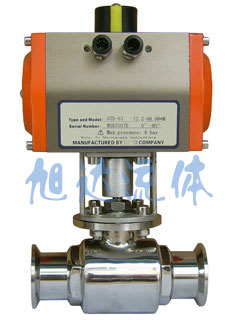

      GTD气动卫生级球阀 气动卫生级球阀

      概述:

          Q681F气动卫生级球阀,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处 理,采用了全包的F4密封,没有死角且容易清洗。阀体采用 316不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全 包PTFE没有死角,保证卫生。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和 水处理工程等领域。

      技术参数和性能

      GTD/ATD气动执行机构技术参数 阀   体   参   数
      类   型 双作用活塞式、弹簧复位式 公称通径 15~102mm
      气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.0MPa
      输出力矩 双作用:4N·M~10560N·M 阀轴材质 不锈钢
      单作用:7N·M~2668N·M 阀体材质 304/316/316L不锈钢
      工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304/316/316L不锈钢
      高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE
      动作范围 0~90°±5° 温   度 PTFE≤180℃
      接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 连接方式 快装式、焊接式、螺纹式
      GTD110~GTD350/ATD100~200   G1/4″ 适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
      阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 安全卫生,密封好、使用寿命长
      外形尺寸
      通径Ø G L1 L D H 执行器型号
      15 34 130 100 12.7 152 GTD-52
      20 50.5 130 100 17.2 156 GTD-52
      25 50.5 140 120 25 180 GTD-63
      32 50.5 140 130 31.8 208 GTD-63
      38 50.5 140 150 35.6 218 GTD-63
      51 64 170 200 48.6 226 GTD-75
      63 77.5 186 210 60.3 240 GTD-83
      76 91 186 220 72.9 286 GTD-83
      89 106 225 260 88.9 298 GTD-100
      102 119 254 320 101.6 336 GTD-110
      订货说明

      1、气动执行器类型:双作用、单作用

      2、介质类型、温度、压力

      3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
