 产品展示 |
|
|
|
产品基本数据 |
|
|
产品名称： |

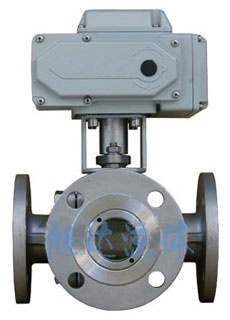

电动法兰三通球阀 |
| 产品类别： |
电动球阀系列 |
| 产品性质： |
普通 |
| 产品单价： |
元 |
| 资料下载： |
暂无下载 |
| 分享到： |
|
| |
|
 |
| 产品详细介绍 |
| |

概述： Q944/5F电动三通球阀可为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
技术参数和性能
|
系列电动执行机构技术参数 |
阀 体 参 数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |

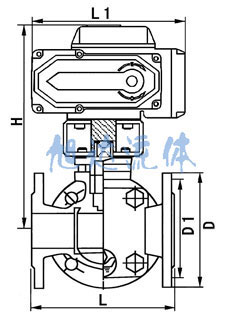

外形尺寸
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
额定电流 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
150 |
155 |
256 |
95 |
65 |
15W |
0.2A |
|
20 |
160 |
155 |
260 |
105 |
75 |
15W |
0.2A |
|
25 |
180 |
155 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
200 |
155 |
270 |
140 |
100 |
15W |
0.2A |
|
40 |
220 |
208 |
312 |
150 |
110 |
25W |
0.5A |
|
50 |
240 |
208 |
325 |
165 |
125 |
25W |
0.5A |
|
65 |
260 |
208 |
336 |
185 |
145 |
25W |
0.5A |
|
80 |
280 |
256 |
365 |
200 |
160 |
50W |
0.8A |
|
100 |
320 |
256 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
125 |
380 |
256 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
150 |
440 |
288 |
440 |
280/300 |
240/250 |
120W |
1.2A |
|
200 |
550 |
288 |
470 |
335/360 |
295/310 |
150W |
1.2A | |
|
|
| |
|
|
