产品基本数据

产品名称：

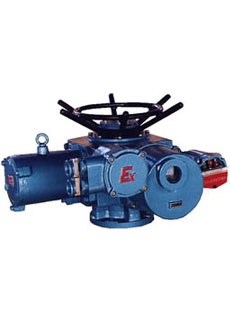

多回转执行机构

产品类别：

380V电动阀门

产品性质：

普通

产品单价：

元

资料下载：

暂无下载

分享到：

产品详细介绍

1.概述

    多回转阀门电动装置，通称为Z型。适用于阀辨做直线运动多回转阀门电动装置，通称为 Z 型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
    按使用环境分： Z 为普通型； ZW 为户外型； ZB 为隔爆型； ZZ 为整体型； ZT 为调节型。
    按输出作用力分：有转矩型和推力型。
    本产品的性能符合 JB/T8528-1997 《普通型阀门电动装置技术条件》的规定。防爆型的性能符合 GB3836.1-83 《爆炸性环境用防爆电气设备通用要求》， GB3836.2-83 《爆炸性环境用防爆电气设备隔爆型电气设备“ d ”》及 JB/T8529-1997 《隔爆型阀门电动装置技术条件》的规定。

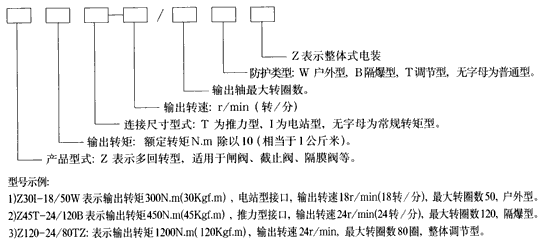

2.型号表示方法

3.主要技术参数

3.1 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
3.2 工作环境：
3.2.1 环境温度：-20—+60℃（特殊订货-60—+80℃）
3.2.2 相对温度：≤90%(25℃时）
3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：户外型和防爆型为IP55（可订制IP67）。
3.3 工作制：为短时10分钟（可订制30分钟）。

3.4 型号规格和主要性能参数

型号规格	额定转矩 N.m	公称推力 KN	最大阀杆直径 mm	最大转圈数	手动速比	输出转速 r/min	电机
型号规格	额定转矩 N.m	公称推力 KN	最大阀杆直径 mm	最大转圈数	手动速比	输出转速 r/min	型号	功率 KW	电流 A
DZW5	50	20	28	10	1∶1	12	YDF112	0.12	0.7
DZW10	100	40	28	50	1∶1	24	YDF212	0.25	1.3
DZW10	100	40	28	50	1∶1	36	YDF221	0.37	1.6
DZW15	150	40	28	50	1∶1	24	YDF221	0.37	1.6
DZW15	150	40	28	50	1∶1	36	YDF222	0.55	2.4
DZW20	200	100	40	50	1∶1	18	YDF221	0.37	1.6
DZW30	300	100	40	50	1∶1	18	YDF222	0.55	2.4
DZW45	450	150	48	120	1∶1	24	YDF311	1.1	3.4
DZW45	450	150	48	120	20∶1	36	YDF312	1.5	4.5
DZW60	600	150	48	120	1∶1	24	YDF312	1.5	4.5
DZW60	600	150	48	120	20∶1	36	YDF321	2.2	6.5
DZW90	900	200	60	120	1∶1	24	YDF321	2.2	6.5
DZW90	900	200	60	120	25∶1	36	YDF322	3	9
DZW120	1200	200	60	120	1∶1	24	YDF322	3	9
DZW120	1200	200	60	120	25∶1	24	YDF322	3	9
DZW180	1800	325	70	150	25∶1	24	YDF411	4	11
DZW180	1800	325	70	150	25∶1	36	YDF412	5.5	14
DZW250	2500	325	70	150	25∶1	24	YDF412	5.5	14
DZW350	3500	700	78	120	25∶1	18	YDF421	7.5	19
DZW500	5000	700	78	120	25∶1	18	YDF422	10	26

注：如用户需要，本厂可提供其它的转速。

4.外形尺寸

型号	H	H1	L	L1	F	F1	F2	F3	F4
DZW5	232	96	410	275	261	156	156	/	290
DZW10/15	320	135	565 610	340 385	441	215	235	286	370
DZW20/30	320	135	610	385	441	215	235	286	370
DZW45/60	425	172	755	510	552	235	270	320	337
DZW90/120	456	180	825	535	621	260	315	350	371
DZW180/250	585	250	870	564	710	295	322	380	415
DZW350/500	694	252	1162	764	710	408	408	456	415
注：F1为普通型，F2为户外型，F3为防爆型，F4为整体型

5.连接尺寸

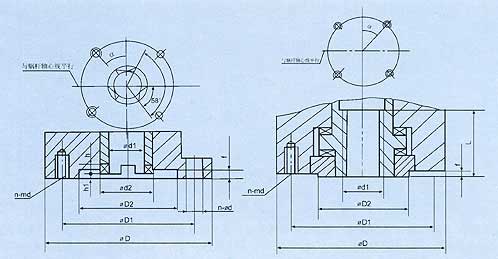

转矩型的连接尺寸图	推力型的连接尺寸图

连接尺寸数据表

型号	转矩型JB2920												推力型GB12222
型号	法兰号	D	D1	D2 H9	h1	f	h	d1	d2	d	n	a	法兰号	D	D1	D2 F8	f	d1 max	d	L	n	a
DZW5/10	2	145	120	90	2	4	8	30	45	M10	4	45°	F10	125	102	70	3	T28	M10	40	4	45°
DZW5/10	2I	115	95	75			6	26	39	M8			F10	125	102	70	3	T28	M10	40
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T40	M16	55
DZW20/30	3I	145	120	90			8	30	45	M10			F14	175	140	100	4	T40	M16	55
DZW45/60	4	225	195	150		5	12	50	72	ф18			F16	210	165	130	5	T48	M20	70
DZW90/120	5	275	235	180			14	62	82	ф22			F25	300	254	200		T60	M16	90	8	22.5°
DZW90/120	5I	230	195	150			12	50	72	ф18			F25	300	254	200		T60	M16	90
DZW180/250	7	330	285	220	3	6	16	72	98	ф26			F30	350	298	230		T70	M20	110
DZW350/500	8	380	340	280	3	6	20	80	118	ф22	8	22.5°	F35	415	356	260	5	T75	M30	150	8
