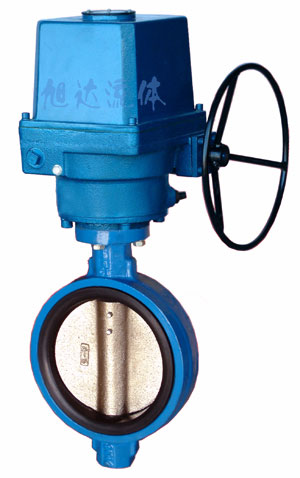

QT系列电动蝶阀采用QT1-QT4型部分回转阀门电动装置,该电动装置适用于控制蝶阀、球阀、旋塞阀等做90°回转的阀门。该产品具有体积小、重量轻，高效率、高可靠性、高防护性能、低噪音等优点。可现场操作，也可远距离控制。可广泛用于石油、化工、发电厂、水处理、造纸等行业。

     该产品的防护等级为IP67，隔爆型产品（型号中有EX）的隔爆等级为dIIBT4。本说明书适用于普通型产品，若有其它特殊功能时，将向您提供相应的“附加说明”。

2、技术参数：

a）  本产品符合JB/T8528-97《普通型阀门电动装置技术条件》的规定。

b）  动力电源分两种：220V单相和380V三相电源（用户可任选）

c）  产品为户外型，其防护等级为IP67。

d）  环境温度：-30--＋70℃。

e）  海拔高度不大于1000m。

f）  环境相对湿度不大于90%（25℃）

g）  工作环境中不含强腐蚀性介质。

h）  不得在有爆炸性混合气体的环境中使用。

i）  产品为短时工作制，额定时间10min。

j）  无强烈振动况。

3、 主要结构和功能简介：

a）  电动机：选用200V单相电机或380V三相YDF阀门专用电机。

b）  减速7：为两级蜗轮、蜗杆减速机构。

c）  行程控制及位置指示机构：从输出轴直接引出凸轮轴作90°回转，限位凸轮也作90°回转进行行程控制。开度指示牌与凸轮轴同轴，作90°回转进行阀位指示。并可提供用于远距离电信号输出的电位器（用户在订货时提出，一般不提供）。

d）  转矩控制机构：用于控制电装转矩的大小，由开、关两方向凸轮及微动开关组成。

e）  手-电动切换及手动机构：为半自动电动优先式，扳动切换手柄完成切换后即可进行手轮操作。当电动操作，切换手柄自动复原。

公称通径		50（2"）～600（25"）	50（2"）～600（25"）	mm（inch）
公称压力		1.0	1.6	Mpa
实验压力	壳体	1.5	2.4
	密封	1.1	1.76
适用温度		­－15～+120		℃
适用介质		淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类。

名称	材料
阀体	灰铸铁、球墨铸铁、不锈钢、碳钢
蝶板	电镀球墨铸铁、不锈钢、碳钢、铝青铜
阀杆	不锈钢、碳钢
衬套	润滑青铜、聚四氟乙稀
阀座	丁晴橡胶（－15～+93℃） 天然胶（－20～85℃）氟橡胶（－23～+150℃） 乙丙橡胶（－40～+93℃） 氟丁橡胶（－7～+93℃）聚四氟乙稀（－10～+150℃）
