概述： D943H电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时
不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
技术参数和性能
| 电动执行机构技术参数 |
阀 体 参 数 |
| 电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN50～400mm |
| 输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
| 任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
| 动作范围 |
0～90°±5° |
阀体材质 |
碳素钢、合金钢、不锈钢 |
| 动作时间 |
15秒/30秒/60秒 |
阀板材质 |
碳素钢、合金钢、不锈钢 |
| 环境温度 |
-30°～60° |
阀座密封 |
不锈钢 |
| 手动操作 |
附带手柄操作 |
结构形式 |
三维偏心 |
| 限 位 |
电气、机械二重限位 |
温度 |
≤425℃ |
| 防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
| 输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |

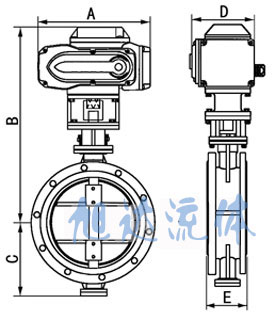

外形尺寸
| 公称通径DN |
A |
B |
C |
D |
E |
额定功率 |
额定电流 |
| 压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
| 50 |
155 |
353 |
82.5 |
104 |
108 |
15W |
0.2A |
| 65 |
208 |
362 |
92.5 |
115 |
112 |
25W |
0.5A |
| 80 |
208 |
368 |
100 |
115 |
114 |
25W |
0.5A |
| 100 |
208 |
392 |
110 |
115 |
127 |
25W |
0.5A |
| 125 |
256 |
407 |
125 |
127 |
140 |
50W |
0.8A |
| 150 |
256 |
446 |
142.5 |
127 |
140 |
50W |
0.8A |
| 200 |
256 |
489 |
170 |
127 |
152 |
90W |
1.0A |
| 250 |
288 |
514 |
197.5 |
164 |
250 |
120W |
1.2A |
| 300 |
288 |
568 |
222.5 |
164 |
270 |
120W |
1.2A |
| 350 |
288 |
629 |
252.5 |
164 |
290 |
150W |
1.2A |
| 400 |
288 |
662 |
282.5 |
164 |
310 |
150W |
1.2A |
订货说明1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V |
