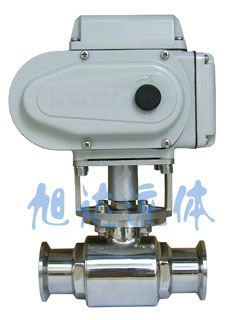

概述：
Q981F电动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
技术参数和性能
| 系列电动执行机构技术参数 |
阀 体 参 数 |
| 电源 |
AC110、220、380V/DC24、220V |
公称通径 |
15～102mm |
| 输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0MPa |
| 任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
| 动作范围 |
0～90°±5° |
阀体材质 |
304/316/316L不锈钢 |
| 动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
| 环境温度 |
-30°～60° |
阀座密封 |
PTFE |
| 手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃ |
| 限 位 |
电气、机械二重限位 |
结构型式 |
快装式、焊接式、螺纹式 |
| 防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
安全卫生，密封好、使用寿命长 |

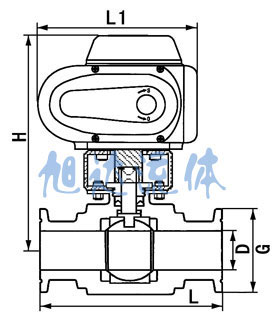

外形尺寸
| 通径Ø |
G |
L1 |
L |
H |
D |
额定功率 |
额定电流 |
| 15 |
34 |
132 |
100 |
115 |
12.7 |
15W |
0.12A |
| 20 |
50.5 |
132 |
100 |
115 |
17.2 |
15W |
0.12A |
| 25 |
50.5 |
155 |
120 |
147 |
25 |
15W |
0.2A |
| 32 |
50.5 |
155 |
130 |
150 |
31.8 |
15W |
0.2A |
| 38 |
50.5 |
155 |
150 |
152 |
35.6 |
15W |
0.2A |
| 51 |
64 |
155 |
200 |
172 |
48.6 |
15W |
0.2A |
| 63 |
77.5 |
208 |
210 |
192 |
60.3 |
25W |
0.5A |
| 76 |
91 |
208 |
220 |
197 |
72.9 |
25W |
0.5A |
| 89 |
106 |
256 |
260 |
224 |
88.9 |
50W |
0.8A |
| 102 |
119 |
256 |
320 |
232 |
101.6 |
50W |
0.8A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V |
