概述：

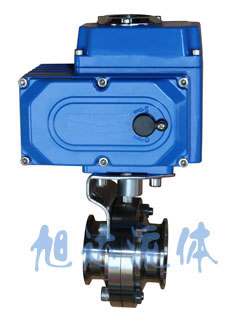

D981X电动卫生级快接蝶阀采用标准电子抛光，阀体表面光滑确保清洁，无介质积存区域，不会产生潜在的污染。电动卫生级快接蝶阀拆装快速，使阀门打开和维修快捷容易，使过程停机时间缩短。 电动卫生级快接蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
产品特点
1、电动卫生级快接蝶阀阀体、阀板采用304/316/316L材料，表面抛光
2、电动卫生级快接蝶阀硅胶阀座是无毒而卫生
3、电动卫生级快接蝶阀流道内壁经过240Grit抛光
4、电动卫生级快接蝶阀内部流道没有死角，易清洗
技术参数和性能
| SDV系列电动执行器技术参数 |
D981X电动卫生级快接蝶阀阀体参数 |
| 电源 |
AC110、220、380V/DC24、220V |
公称通径 |
20～108mm |
| 输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0MPa |
| 任选功能 |
开关型、触点型、开度信号、智能调节型 |
阀轴材质 |
304、316、316L不锈钢 |
| 动作范围 |
0～90°±5° |
阀体材质 |
304、316、316L不锈钢 |
| 动作时间 |
15秒/30秒/60秒 |
阀板材质 |
304、316、316L不锈钢 |
| 环境温度 |
-30°～60° |
阀座密封 |
硅橡胶，氟橡胶 |
| 手动操作 |
附带手柄操作 |
连接形式 |
对夹式、快装式、卡箍式、外螺纹、焊接式等 |
| 限 位 |
电气、机械二重限位 |
温度 |
硅橡胶-70~+150℃、氟橡胶-23~+150℃ |
| 防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
食品、药品、酒精、饮料等 |
| 输入信号 |
0-10，1-5VDC/4-20mA(智能调节型) |
特点 |
表面光洁、无二次污染、寿命长 |

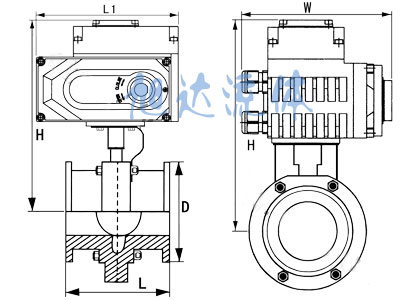

外形尺寸（快接式）
| 公称通径DN |
L1 |
H |
W |
L |
D |
额定功率 |
额定电流 |
| 20 |
119 |
187 |
110 |
60 |
50.5 |
15W |
0.2A |
| 25 |
119 |
187 |
110 |
60 |
50.5 |
15W |
0.2A |
| 32 |
119 |
187 |
110 |
60 |
50.5 |
15W |
0.2A |
| 38 |
119 |
191 |
110 |
70 |
50.5 |
15W |
0.2A |
| 51 |
155 |
199 |
132 |
76 |
64 |
15W |
0.2A |
| 63 |
155 |
205 |
132 |
80 |
77.5 |
15W |
0.2A |
| 76 |
155 |
213 |
132 |
84 |
91 |
15W |
0.2A |
| 89 |
155 |
218 |
132 |
90 |
106 |
15W |
0.2A |
| 102 |
208 |
231 |
165 |
104 |
119 |
25W |
0.5A |
| 108 |
208 |
234 |
165 |
108 |
119 |
25W |
0.5A | 注：其他连接方式请与我们联系。
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V |
