 产品展示 |
|
|
|
产品基本数据 |
|
|
产品名称： |

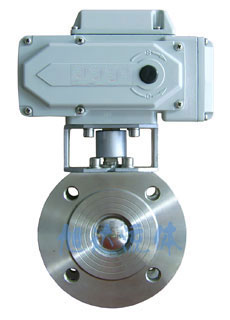

电动薄型球阀 |
| 产品类别： |
电动球阀系列 |
| 产品性质： |
普通 |
| 产品单价： |
---元 |
| 资料下载： |
暂无下载 |
| 分享到： |
|
| |
|
 |
| 产品详细介绍 |
| |

概述： Q971F电动球阀流体阻力小，是所有阀类中流体阻力最小的一种。球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
技术参数和性能
|
系列电动执行机构技术参数 |
阀 体 参 数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
结构紧凑、体积小、重量轻、安装方便 |

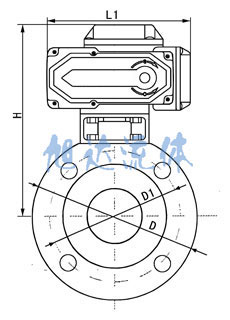

外形尺寸
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
额定功率 |
额定电流 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
32 |
155 |
218 |
95 |
65 |
15W |
0.2A |
|
20 |
38 |
155 |
223 |
105 |
75 |
15W |
0.2A |
|
25 |
45 |
155 |
230 |
115 |
86 |
15W |
0.2A |
|
32 |
55 |
155 |
236 |
136 |
100 |
15W |
0.2A |
|
40 |
62 |
208 |
243 |
146 |
110 |
25W |
0.5A |
|
50 |
72 |
208 |
250 |
160 |
125 |
25W |
0.5A |
|
65 |
95 |
208 |
260 |
180 |
145 |
25W |
0.5A |
|
80 |
120 |
256 |
278 |
195 |
160 |
50W |
0.8A |
|
100 |
145 |
256 |
338 |
215 |
180 |
90W |
1.0A |
|
125 |
200 |
256 |
352 |
245 |
210 |
90W |
1.0A |
|
150 |
225 |
288 |
382 |
280 |
240 |
120W |
1.2A |
|
200 |
230 |
288 |
390 |
335 |
295 |
150W |
1.2A | |
|
|
| |
|
|
