产品名称： |

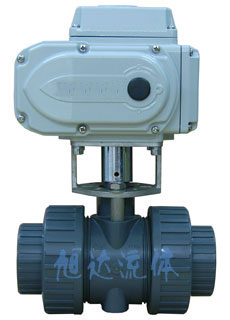

电动UPVC球阀UQ921F-6S |
| 产品类别： |
电动球阀系列 |
| 产品性质： |
推荐 |
| 产品单价： |
---元 |
| 资料下载： |
暂无下载 |
| 分享到： |
|
| |
|
 |
| 产品详细介绍 |
| |

概述： UQ921F电动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
技术参数和性能
|
系列电动执行机构技术参数 |
阀 体 参 数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～100mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.0MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
动作范围 |
0～90°±5° |
阀体材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
UPVC、CPVC、PP、PVDF、ABS |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE |
|
手动操作 |
附带手柄操作 |
温 度 |
0℃至+60℃ |
|
限 位 |
电气、机械二重限位 |
结构型式 |
双油令、法兰 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
适用介质 |
食品工业、石化和与PVC相匹配的各种流体 |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
结构紧凑、体积小、重量轻、安装方便 |

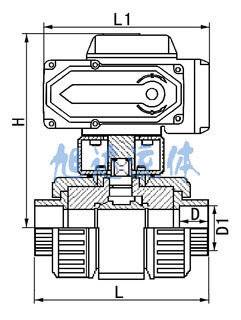

外形尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
CNS |
D1 |
22.4 |
26.4 |
34.5 |
42.5 |
48.6 |
60.6 |
76.7 |
89.7 |
115 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
ANSI |
D1 |
21.54 |
26.87 |
33.65 |
42.42 |
48.56 |
60.63 |
73.38 |
89.31 |
114.76 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
DIN |
D1 |
20.3 |
25.3 |
32.3 |
40.3 |
50.3 |
63.3 |
75.3 |
90.3 |
110.4 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
JIS |
D1 |
22.3 |
26.3 |
32.33 |
38.43 |
48.46 |
60.56 |
76.6 |
89.6 |
114.7 |
|
D |
31 |
37 |
44 |
54 |
65 |
79 |
92 |
108 |
146 |
|
L |
112 |
132 |
144 |
167 |
172 |
206 |
273 |
303 |
333 |
|
L1 |
88 |
88 |
155 |
155 |
155 |
208 |
208 |
256 |
256 |
|
H |
136.5 |
141.5 |
213 |
221 |
229 |
246 |
256 |
304 |
335 |
|
额定功率 |
5W |
5W |
15W |
15W |
15W |
25W |
25W |
50W |
50W |
|
额定电流 |
0.01A |
0.01A |
0.2A |
0.2A |
0.2A |
0.5A |
0.5A |
0.8A |
0.8A |
|
重 量 |
1KG |
1.1KG |
3.5KG |
3.8KG |
4.15KG |
6.6KG |
7.3KG |
12.2KG |
14.8KG | |
|
|
| |
|
|
