一．概述
　　APL-210阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。

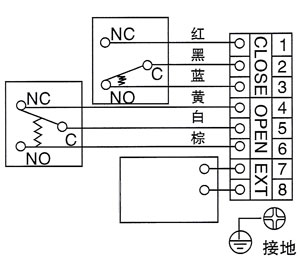

阀门限位开关箱检测的阀位转角位移，通过同轴连接件或反馈杆使传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。

一、让阀门走到关的位置，调节红色凸轮，使“关”开关有信号输出。

二、让阀门走到开的位置，调节黄色凸轮，使“开”开关有信号输出。

三、让阀门来回走几次，确定限位开关信号通断可靠。

※必须断电后开盖。

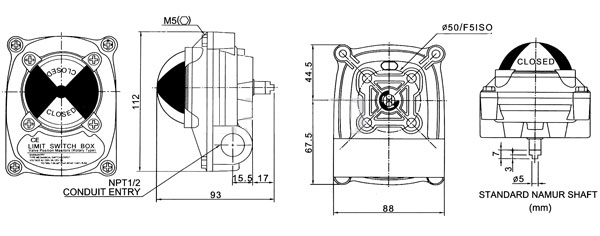

※隔爆型引入电缆护套外径Φ7～8mm，拧紧压紧螺母，使密封圈内径抱紧电缆的护套。

※不用的电缆引入装置必须堵封。
