产品名称： |

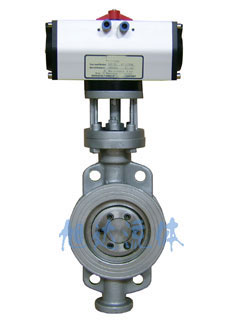

气动硬密封蝶阀 |
| 产品类别： |
气动蝶阀系列 |
| 产品性质： |
推荐 |
| 产品单价： |
---元 |
| 资料下载： |
暂无下载 |
| 分享到： |
|
| |
|
 |
| 产品详细介绍 |
| |

概述： D673H气动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
技术参数和性能
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN50～400mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
碳素钢、合金钢、不锈钢 |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
碳素钢、合金钢、不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
不锈钢 |
|
动作范围 |
0～90°±5° |
结构形式 |
三维偏心 |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
≤425℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
零泄漏、使用寿命长、便于安装、耐高温高压 |

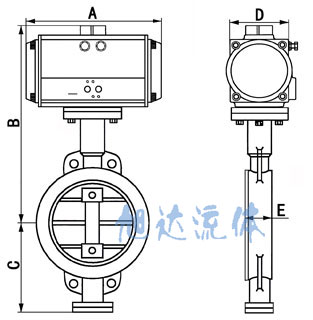

外形尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
仅供参考 |
|
50 |
140 |
353 |
112 |
60 |
43 |
GTD-63 |
|
65 |
186 |
362 |
115 |
65 |
46 |
GTD-83 |
|
80 |
186 |
368 |
120 |
65 |
49 |
GTD-83 |
|
100 |
254 |
392 |
138 |
90 |
56 |
GTD-110 |
|
125 |
296 |
407 |
165 |
103 |
64 |
GTD-127 |
|
150 |
296 |
446 |
175 |
103 |
70 |
GTD-127 |
|
200 |
384 |
489 |
208 |
118 |
71 |
GTD-160 |
|
250 |
501 |
514 |
243 |
128 |
76 |
GTD-190 |
|
300 |
533 |
568 |
283 |
135 |
83 |
GTD-210 |
|
350 |
589 |
629 |
310 |
159 |
92 |
GTD-255 |
|
400 |
638 |
662 |
340 |
196 |
102 |
GTD-300 | |
|
|
| |
|
|
