产品基本数据

产品名称：

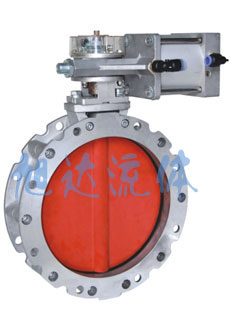

气动水泥蝶阀

产品类别：

气动蝶阀系列

产品性质：

普通

产品单价：

元

资料下载：

暂无下载

分享到：

产品详细介绍

气动水泥蝶阀气动粉体蝶阀

概述：
BV2F,BV1F专用气动粉体蝶阀是本公司开发的专门用于粉体，颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各种粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。双法兰蝴蝶阀带有2个相同的法兰面；而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄、气动执行器、电动执行器驱动套件。工业化的设计加上特殊复合材料的使用，使蝴蝶阀具有结构紧凑轻巧，阀板耐磨，密封寿命长，安装维护简便等特点，是一种成本低效益高的粉体阀。
外形尺寸

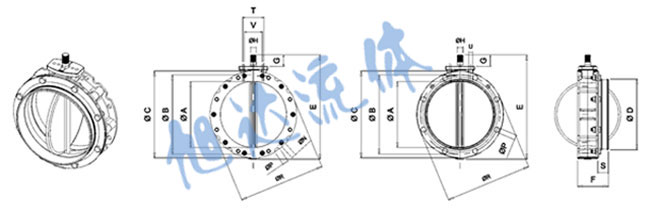

1、BV1F单法兰蝴蝶阀

BV1F1气动蝴蝶阀

型号	A	B	C	D	E
BV1F100S	95	180	220	105	250
BV1F150S	150	200	228	163	290
BV1F200S	200	250	278	213	340
BV1F250S	250	300	328	263	390
BV1F300S	300	350	378	313	440
BV1F350S	350	400	440	363	530
BV1F400S	400	470	530	413	580

F	G	H	N	P	R
115	35	22*19	14*4	20*4	220
115	35	22*19	14*4	20*4	228
115	35	22*19	14*4	20*4	278
155	35	22*19	14*8	20*8	328
115	35	22*19	14*8	20*16	378
123	50	28*25	14*8	20*16	440
123	50	28*25	14*8	20*16	530

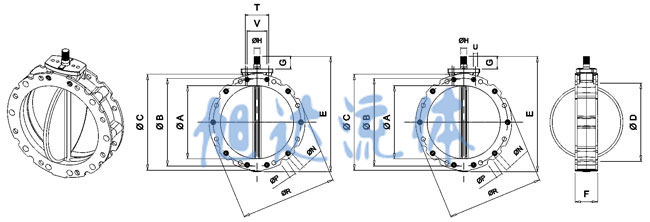

2、BV2F双法兰蝴蝶阀

BV2F气动蝴蝶阀

型号	A	B	C	D	E
BV2F100S	95	180	220	-	250
BV2F150S	150	200	228	-	290
BV2F200S	200	250	278	-	340
BV2F250S	250	300	328	-	390
BV2F300S	300	350	378	-	440
BV2F350S	350	400	440	-	530
BV2F400S	400	470	530	-	580

F	G	H	N	P	R
77	35	22*19	14*4	20*4	220
77	35	22*19	14*4	20*4	228
77	35	22*19	14*4	20*4	278
77	35	22*19	14*8	20*8	328
77	35	22*19	14*8	20*16	378
85	50	28*25	14*8	20*16	440
85	50	28*25	14*8	20*16	530
