产品名称: GT气动UPVC球阀UD621X-6S
产品类别: 气动球阀系列
产品性质: 普通
产品单价: ---
资料下载: 暂无下载
分享到:

 产品详细介绍

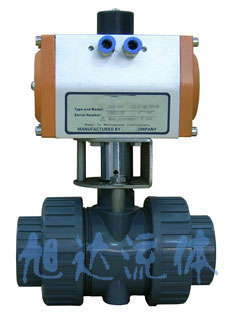

气动UPVC球阀气动塑料球阀

概述:
   UQ621F气动UPVC球阀采用双由令承插连接,不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。阀体材质耐腐蚀性强、重量轻、应用范围广。例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
技术参数和性能
GTD/ATD气动执行机构技术参数
阀   体   参   数
类   型
双作用活塞式、弹簧复位式
公称通径
DN15~100mm
气源压力
双作用:2-8bar/单作用:4-8bar
公称压力
PN1.0MPa
输出力矩
双作用:4N·M~10560N·M
阀轴材质
UPVC、CPVC、PP、PVDF、ABS
单作用:7N·M~2668N·M
阀体材质
UPVC、CPVC、PP、PVDF、ABS
工作温度
常温型:-20℃~80℃(丁腈橡胶O型圈)
球体材质
UPVC、CPVC、PP、PVDF、ABS
高温型:-20℃~160℃(氟橡胶O型圈)
阀座密封
PTFE
动作范围
0~90°±5°
温   度
0℃~+60℃
接口螺纹
GTD40~GTD83/ATD50~ATD88    G1/8″
适用介质
双油令、法兰
GTD110~GTD350/ATD100~200   G1/4″

食品工业、石化和与PVC相匹配的各种流体
阀位信号
定位器:4~20mA/回信器:全开全关信号
特   点
结构紧凑、体积小、重量轻、安装方便
外形尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
CNS
D1
22.4
26.4
34.5
42.5
48.6
60.6
76.7
89.7
115
D
31
37
44
54
65
79
92
108
146
ANSI
D1
21.54
26.87
33.65
42.42
48.56
60.63
73.38
89.31
114.76
D
31
37
44
54
65
79
92
108
146
DIN
D1
20.3
25.3
32.3
40.3
50.3
63.3
75.3
90.3
110.4
D
31
37
44
54
65
79
92
108
146
JIS
D1
22.3
26.3
32.33
38.43
48.46
60.56
76.6
89.6
114.7
D
31
37
44
54
65
79
92
108
146
L
112
132
144
167
172
206
273
303
333
L1
104
130
130
140
140
186
186
254
254
H
151
158
162
198
198
225
278
307
362
重    量
1.2KG
1.4KG
1.6KG
2.4KG
2.7KG
5.1KG
5.6KG
11.4KG
13.6KG
执行器型号
GTD-40
GTD-52
GTD-52
GTD-63
GTD-63
GTD-83
GTD-83
GTD-110
GTD-110
