概述：

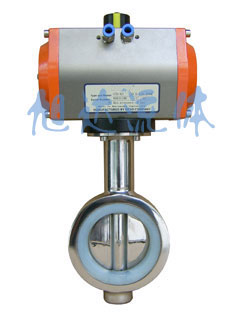

D671XD气动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的
污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药
、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
技术参数和性能
| GTD/ATD气动执行机构技术参数 |
阀 体 参 数
|
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN20～200mm |
| 气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
| 输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
304/316/316L不锈钢 |
| 单作用：7N·M～2668N·M |
阀体材质 |
304/316/316L不锈钢 |
| 工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
硅胶、PTFE |
| 动作范围 |
0～90°±5° |
结构形式 |
中线型 、快装型、螺纹型、焊接型 |
| 接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
硅胶、PTFE≤150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
食品、药品、酒类，乳类、饮料 |
| 阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
重量轻、操作力矩小、拆装方便、耐老化 |

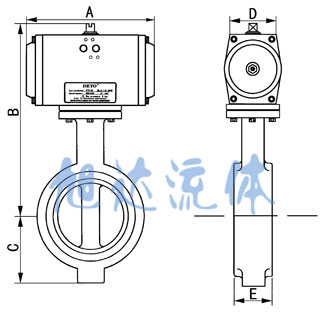

外形尺寸（对夹式，其他类型请来电索取）
| 公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
| 压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（仅供参考） |
| 40 |
185 |
282 |
63 |
104 |
32 |
GTD-50 |
| 50 |
185 |
286 |
63 |
104 |
43 |
GTD-50 |
| 65 |
185 |
295 |
70 |
104 |
46 |
GTD-63 |
| 80 |
185 |
300 |
89 |
104 |
46 |
GTD-63 |
| 100 |
215 |
350 |
106 |
115 |
52 |
GTD-83 |
| 125 |
265 |
392 |
120 |
115 |
56 |
GTD-83 |
| 150 |
265 |
430 |
132 |
115 |
56 |
GTD-110 |
| 200 |
300 |
443 |
164 |
127 |
60 |
GTD-127 |
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 |
