概述：
QV641F气动V形球阀阀体采用特殊形状的固定式V型截口球体和可调金属阀座结构，当阀关闭时，V形切口与阀座形成楔切作用，可防止球体和阀座之间因污物产生的卡死现象，具有自清洁功能，特别适用于含纤维料浆，污水和粘性颗粒的介质。气动V型
调节球阀可实现连续调节，并且流阻小，调节范围广，是一种用途广泛，高性能的调节阀。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
技术参数和性能
| GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～200mm |
| 气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5MPa |
| 输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
| 单作用：7N·M～2668N·M |
阀体材质 |
碳钢、304/316/316L不锈钢 |
| 工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
碳钢、304/316/316L不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
F4、金属密封 |
| 动作范围 |
0～90°±5° |
温 度 |
F4≤180℃、金属密封≤425℃ |
| 接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
纸浆、矿浆、煤浆、水、石油、粘性流体等 |
| GTD110～GTD350/ATD100～200 G1/4″ |
| 阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
自清洁功能、防卡死、阻力小、动作稳定 |

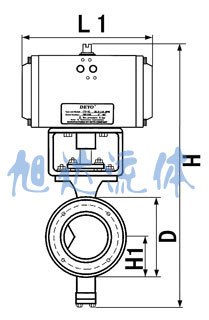

外形尺寸（F4）
| 公称通径DN |
L |
L1 |
H |
D |
H1 |
执行器型号 |
| 压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
| 15 |
62 |
130 |
293 |
54 |
75 |
GTD-52 |
| 20 |
62 |
140 |
307 |
54 |
75 |
GTD-63 |
| 25 |
62 |
140 |
307 |
54 |
75 |
GTD-63 |
| 32 |
62 |
170 |
330 |
78 |
75 |
GTD-75 |
| 40 |
62 |
170 |
335 |
82 |
75 |
GTD-75 |
| 50 |
75 |
186 |
370 |
100 |
96 |
GTD-83 |
| 65 |
80 |
230 |
425 |
120 |
115 |
GTD-100 |
| 80 |
100 |
254 |
460 |
131 |
125 |
GTD-110 |
| 100 |
115 |
296 |
500 |
158 |
125 |
GTD-127 |
| 125 |
130 |
384 |
603 |
180 |
155 |
GTD-160 |
| 150 |
160 |
501 |
655 |
216 |
165 |
GTD-190 |
| 200 |
200 |
533 |
760 |
260 |
195 |
GTD-210 |
订货说明
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 |
