 产品展示 |
|
|
|
产品基本数据 |
|
|
产品名称： |

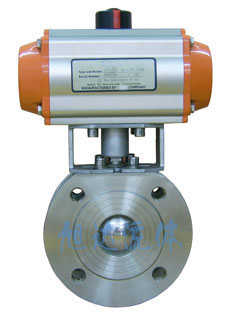

AT气动不锈钢薄型球阀 |
| 产品类别： |
气动球阀系列 |
| 产品性质： |
普通 |
| 产品单价： |
---元 |
| 资料下载： |
暂无下载 |
| 分享到： |
|
| |
|
 |
| 产品详细介绍 |
| |

概述： Q671F气动薄型球阀流体阻力小，是所有阀类中流体阻力最小的一种。球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
技术参数和性能
|
GTD/ATD气动执行机构技术参数 |
阀 体 参 数 |
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN15～200mm |
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
|
单作用：7N·M～2668N·M |
阀体材质 |
碳钢、304/316/316L不锈钢 |
|
工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
球体材质 |
304/316/316L不锈钢 |
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
PTFE、PPL、金属密封 |
|
动作范围 |
0～90°±5° |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特 点 |
结构紧凑、体积小、重量轻、安装方便 |
外形尺寸
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
仅供参考 |
|
15 |
32 |
140 |
144 |
95 |
65 |
ATD-50 |
|
20 |
38 |
140 |
149 |
105 |
75 |
ATD-50 |
|
25 |
45 |
158 |
172 |
115 |
86 |
ATD-63 |
|
32 |
55 |
158 |
180 |
136 |
100 |
ATD-63 |
|
40 |
62 |
210 |
202 |
146 |
110 |
ATD-75 |
|
50 |
72 |
248 |
220 |
160 |
125 |
ATD-88 |
|
65 |
95 |
248 |
230 |
180 |
145 |
ATD-88 |
|
80 |
120 |
268 |
255 |
195 |
160 |
ATD-100 |
|
100 |
145 |
345 |
322 |
215 |
180 |
ATD-125 |
|
125 |
200 |
410 |
352 |
245 |
210 |
ATD-145 |
|
150 |
225 |
438 |
382 |
280 |
240 |
ATD-160 |
|
200 |
230 |
487 |
390 |
335 |
295 |
ATD-190 | |
|
|
| |
|
|
